Volkswagen Polo Hatchback › Бортжурнал › AUX в штатную магнитолу RCD 200

Еще с момента покупки машины, думали про проигрывание музыки с плеера или флешки, т.к. в данной магнитоле в данной машине проигрывать музыку можно только с дисков, а такой вариант уже давно не удобен и не в моде, а радио иногда надоедает)
Вариантов несколько:
1. Сменить магнитолу
2. Использовать FM-трансмиттеры и подобные устройства
3. Впаяться в магнитолу к микросхеме
4. Использовать различные эмуляторы CD-чейнджеров

Начал изучать вопрос, что проще, что удобнее, что побюджетнее…
1 вариант не подошел из-за стоимости магнитол, а так же никакая неродная магнитола не будет так хорошо гармонировать с салоном как штатная, так и звук не будет не лучше
2 вариант- пробовали, но не всегда чистый звук, и иногда мешает посторонние волны
3 вариант — в теории знаю как, но не захотел разбирать родную магнитолу, да и гарантии нет, что не накосячу
4- вариант оказался самым разумным. Полазив по интернету, просмотрев не один десяток сайтов, не нашел ничего дешевле 5000-6000, тут жаба внутри меня взбунтовалась и как-то уже перехотелось. В таких устройствах конечно сразу есть и возможность проигрывания с флешки, карты памяти и плеера, но в таком количестве нет необходимости, т.к. обычно все проигрывают музыку с какого-то одного носителя. Так и мы, во всех своих машинах кроме аукса ничем не пользовались.

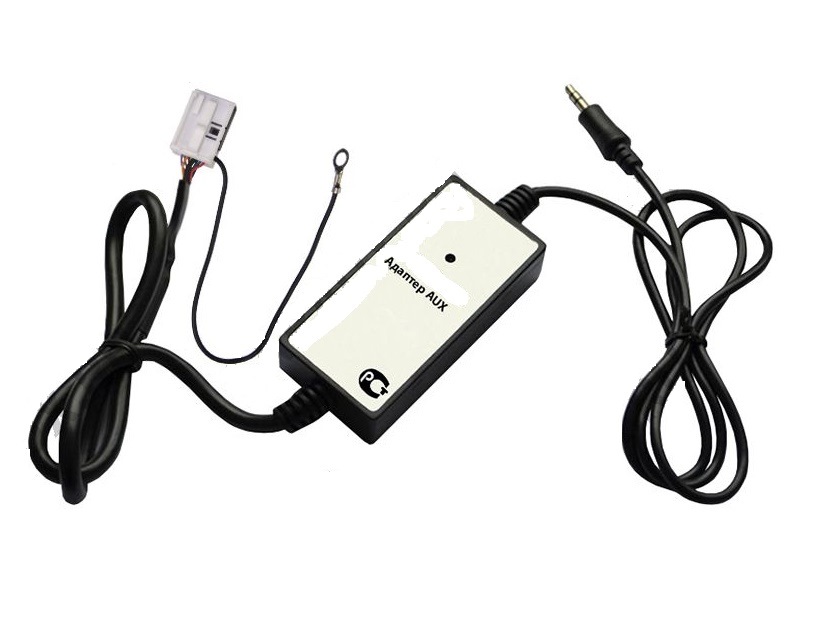

Уже приготовился выкладывать деньги на такое устройство, как в конце поисков набрел на один сайтик, где продавали эмуляторы с тем набором, который хочется, т.е. либо только аукс есть, либо аукс с флешкой, либо еще и с картой памяти. Нашел то что необходимо, по цене гораздо меньшей, чем все остальное и заказал.

Дальше пошел устанавливать.
Чтобы снять магнитолу, давным давно прикупил съемники

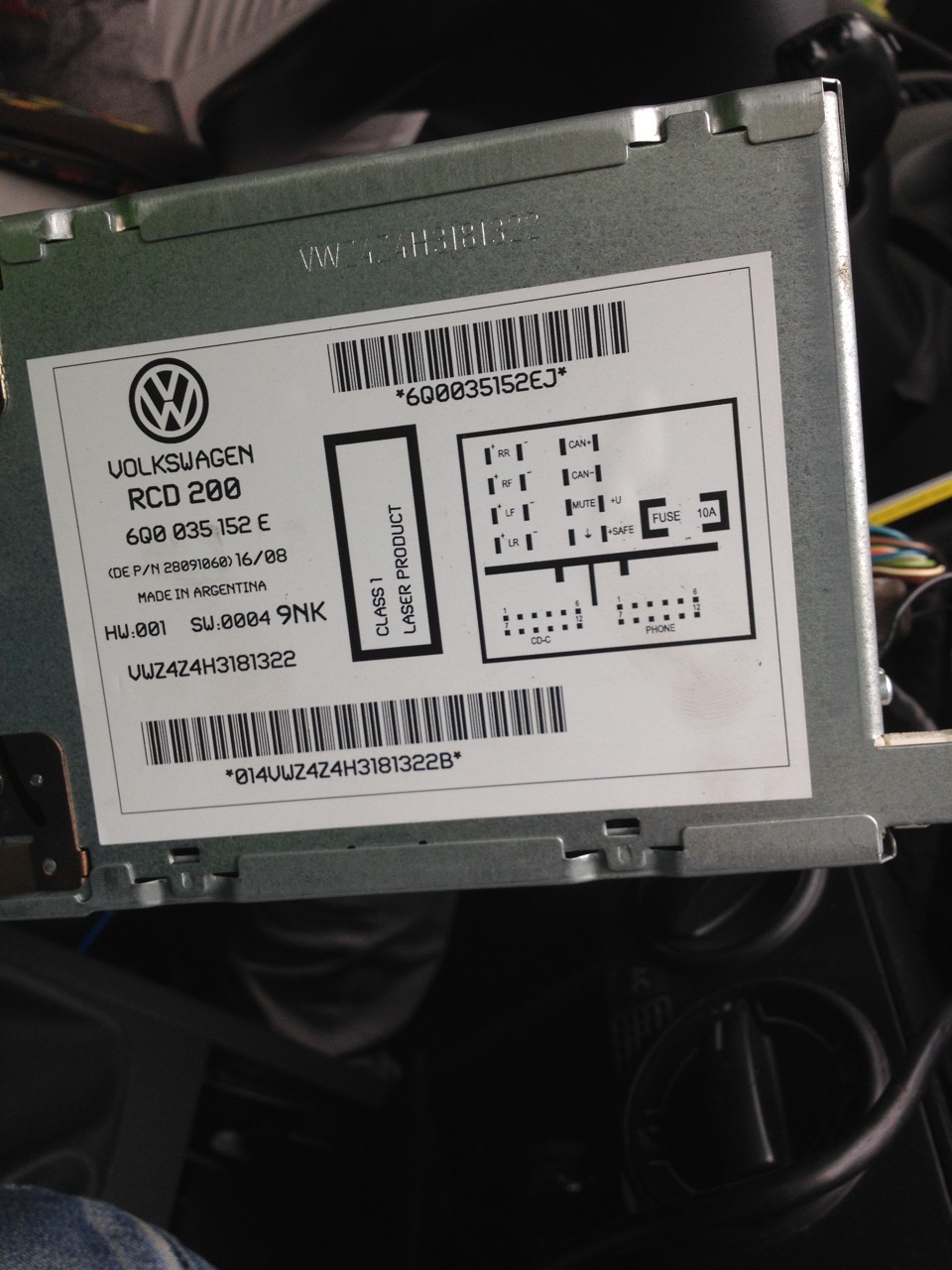

Посмотрел распиновку, нас интересует гнездо CD-C

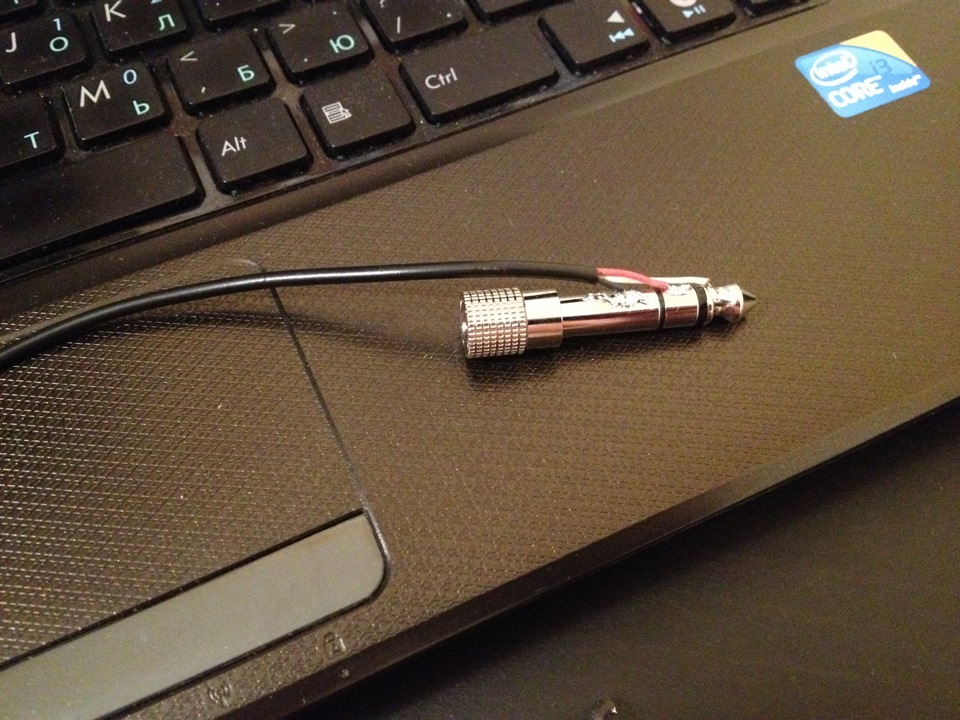

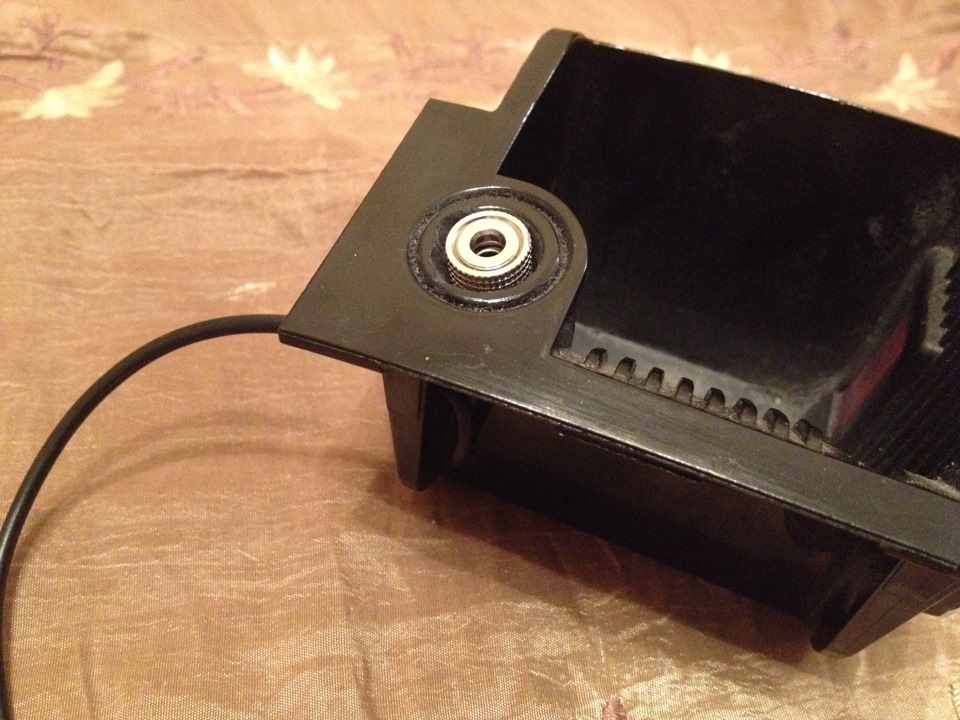

Потом рассверлил отверстие в пепельнице, приклеил туда пластиковую трубку для изоляции и вставил разъем туда.

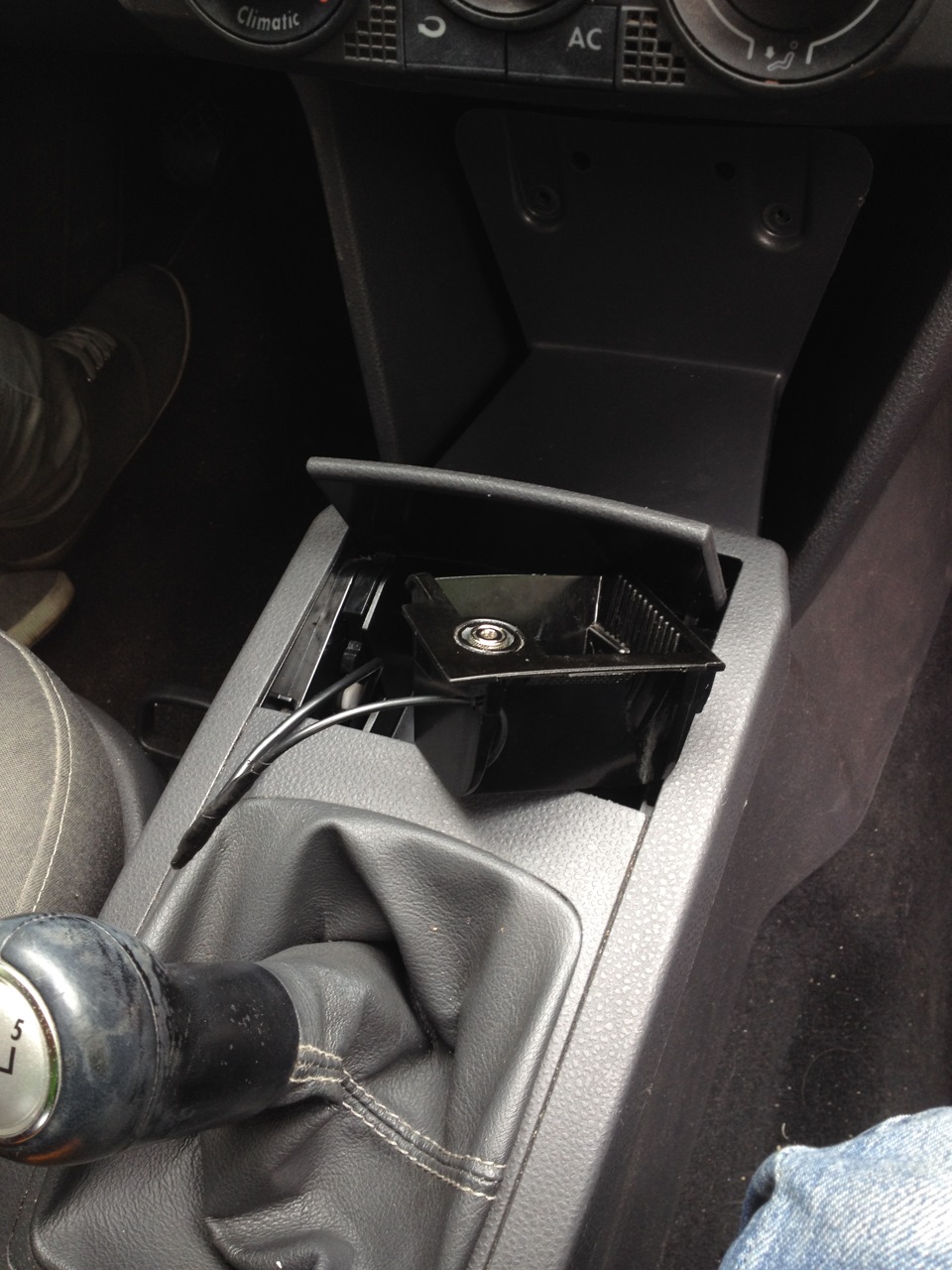

Все это дело прикрепил к выведенному проводу у пепельницы:

И поставил на место)

Все работает, играет отлично, шипений никаких нет, звук хороший. Теперь жена катается довольная и счастливая, слушает свою музыку когда захочет)
На мой взгляд самый простой, качественный и не особо затратный способ.

Так же подобный адаптер подходит на автомобили:
-Volkswagen Beetle 2009-2011
-Volkswagen EOS 2007-2011
-Volkswagen Fox 2004-2011
-Volkswagen Golf / GTI / R32 2004-2011
-Volkswagen Jetta 2003-2011
-Volkswagen Passat 2004-2011
-Volkswagen Polo 2005-2011
-Volkswagen Rabbit 2007-2011
-Volkswagen T5 2003-2011
-Volkswagen Tiguan 2007-2011
-Volkswagen Touareg 2002-2011
-Volkswagen Touran 2003-2011
Магнитолы:
Delta 6(T5 Touareg), Delta 7, Premium 6/7, R100, R110, RCD100, RCD200, RCD210, RCD300, RCD310, RCD500, RCD510, Navigation 7L6, Z6Z7, New Phaeton, RNS2, MFD2, RNS300, RNS310, RNS510, и не только, но надо проверять есть есть ли нужный разъем на магнитоле
