Газомотор | BRC › Блог › Установка предпускового подогревателя BINAR-5S на ВАЗ 2121 «Нива»

Старушка Нива к нам пожаловала от постоянного клиента. Так вот получается, один раз попробуй и получи зависимость на всю жизнь. А все потому, что люди очень быстро привыкают к хорошему, а именно к комфорту при эксплуатации автомобиля. Комфорт это одно, а тут старенький карбюраторный автомобиль, его и так замороженного сложно завести, крути-верти подсос, подгазовывай в холодном салоне, но чтобы всего этого не было нужно установить котел подогрева.
Потому в этот раз публикуем обзор установки предпускового автономного подогревателя двигателя BINAR-5S на автомобиль ВАЗ 2121 «Нива» c бензиновым двигателем.

Устанавливается предпусковой подогреватель двигателя BINAR-5S.
Теплопроизводительность: 5 кВт
Номинальное напряжение питания: 12 В
Рабочий диапазон напряжения питания: 9,5-16В
Вид топлива:Бензин
Расход топлива (не более): 0,7 л/час, (На максимальной мощности в час)
Теплоноситель: тосол, антифриз.
Потребляемая электрическая мощность вместе с помпой (не более): 42 Вт.
Потребляемая мощность при запуске (100 сек): 122 Вт.

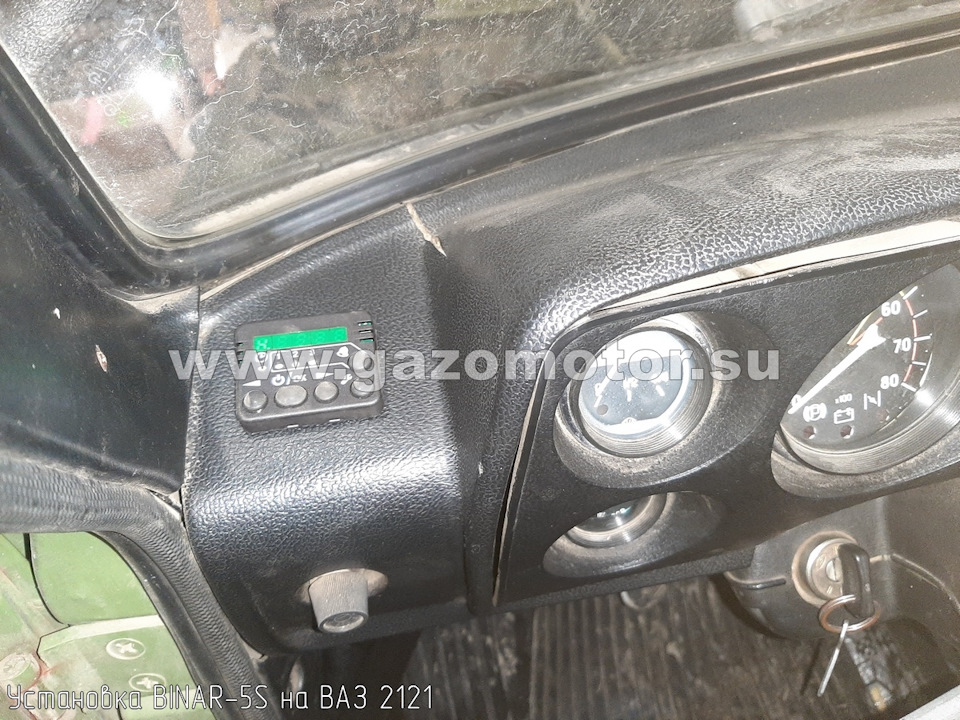

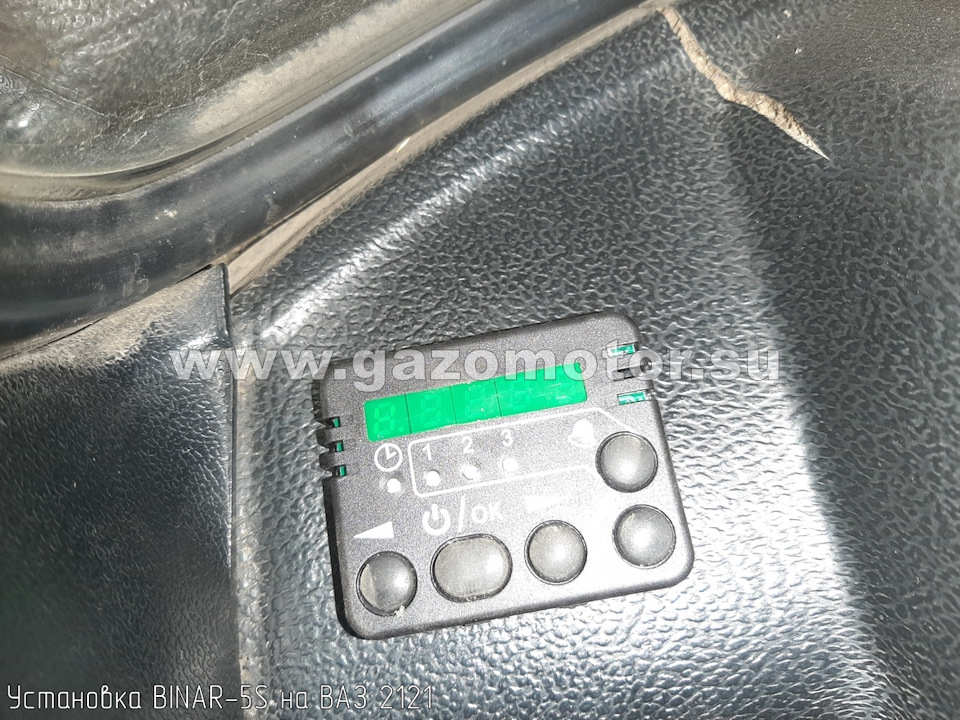

Режим запуска: ручной, пульт-таймер с автозапуском, GSM-модем (управление с мобильного телефона).
Время работы одного цикла: 20…120 мин.

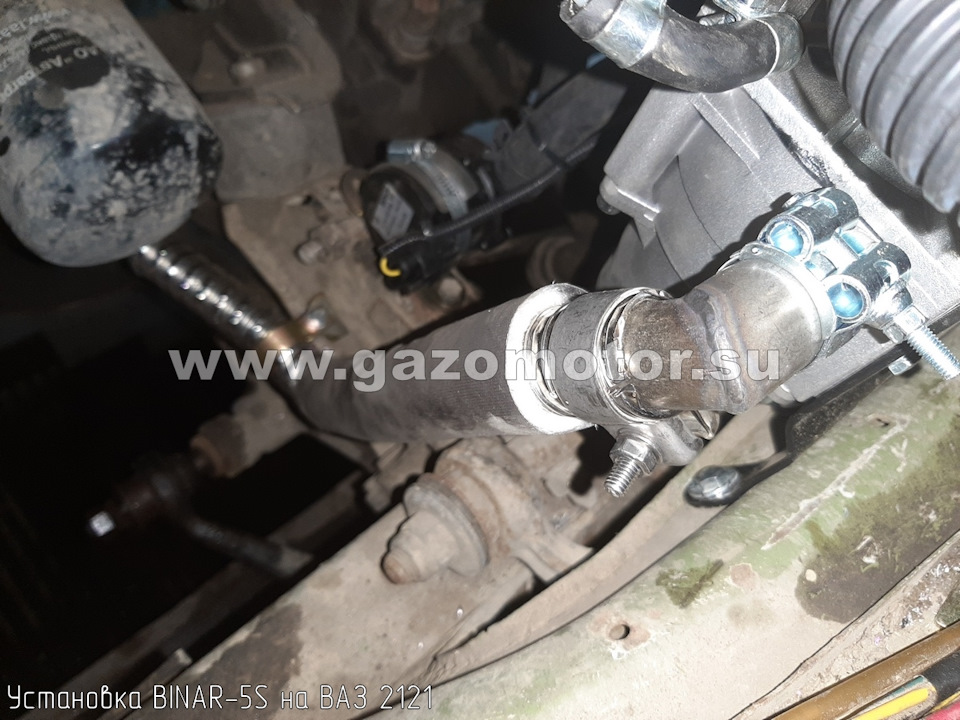

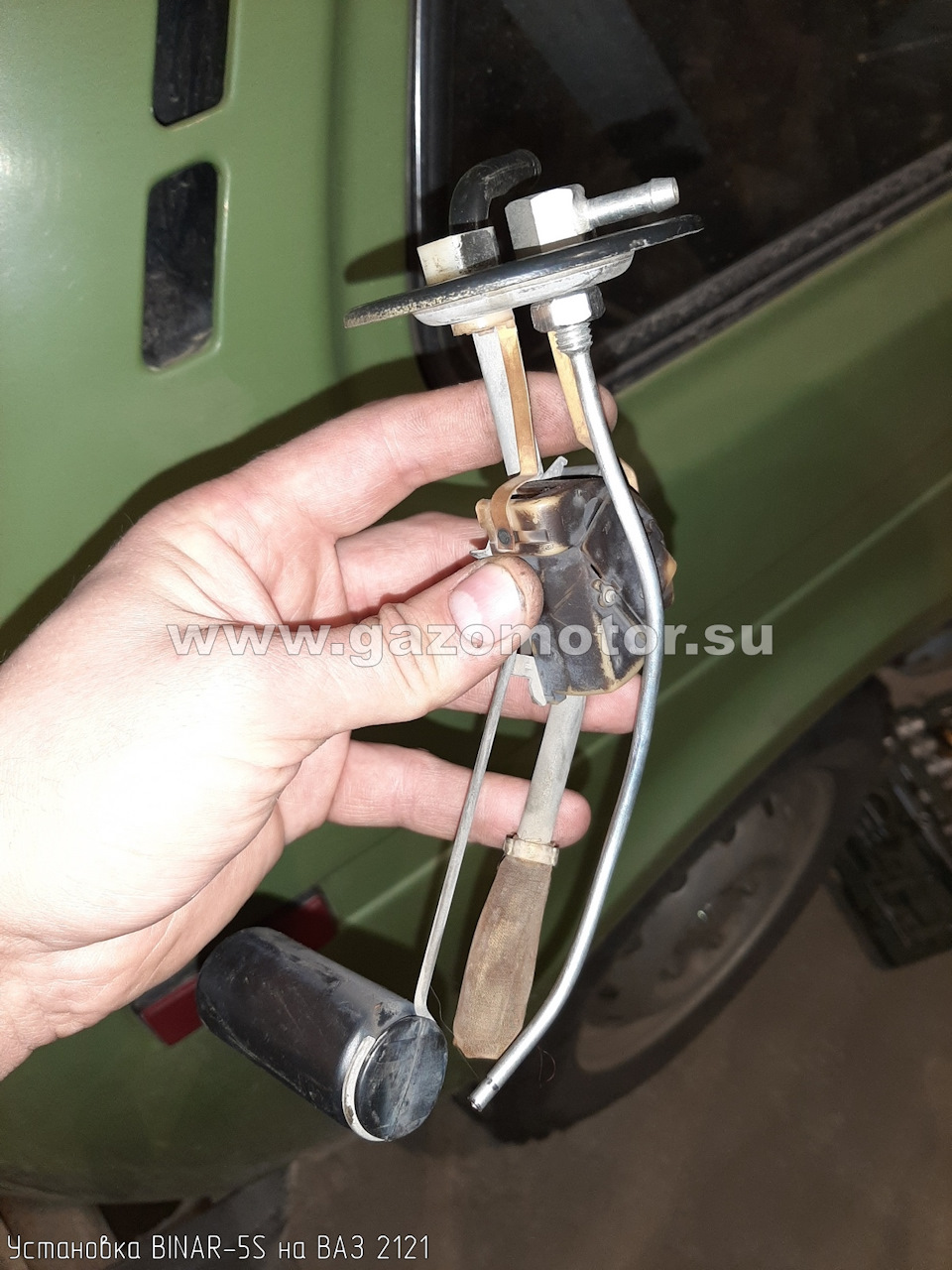

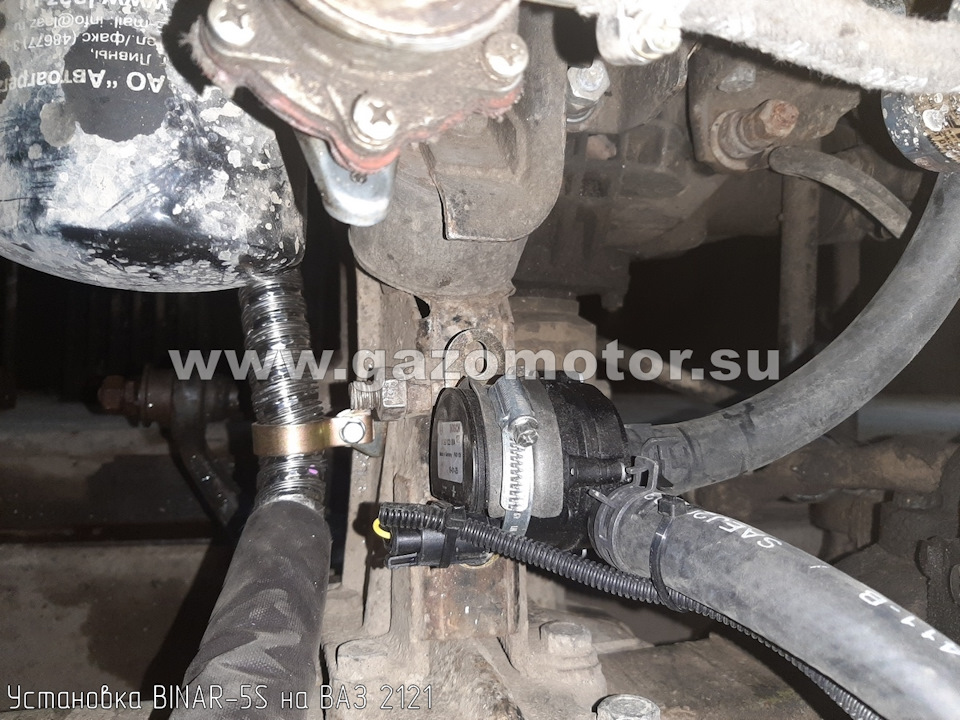

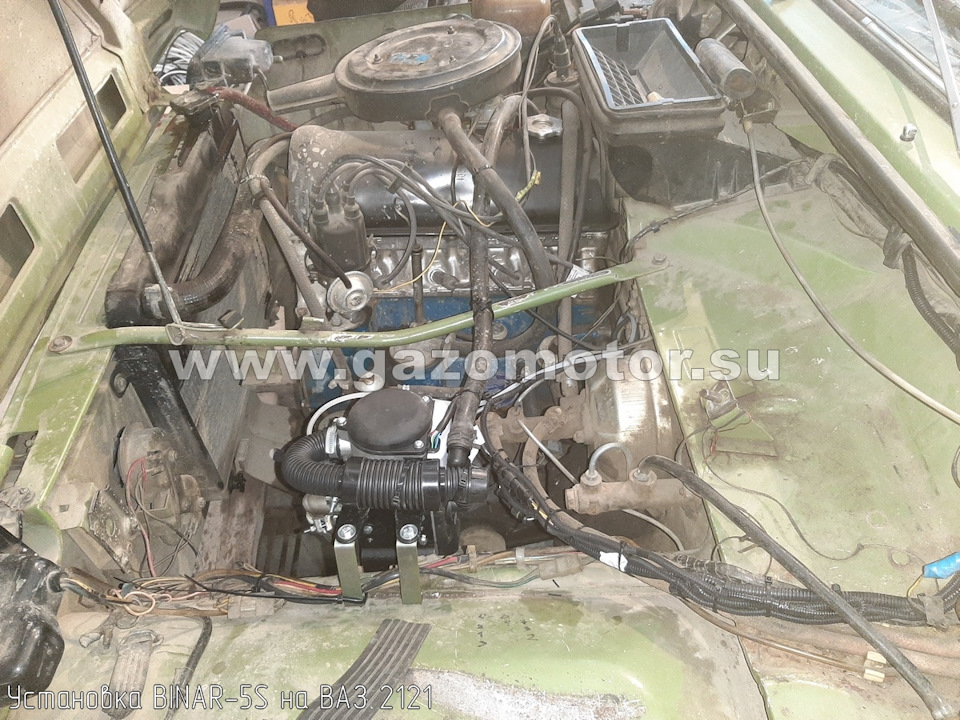

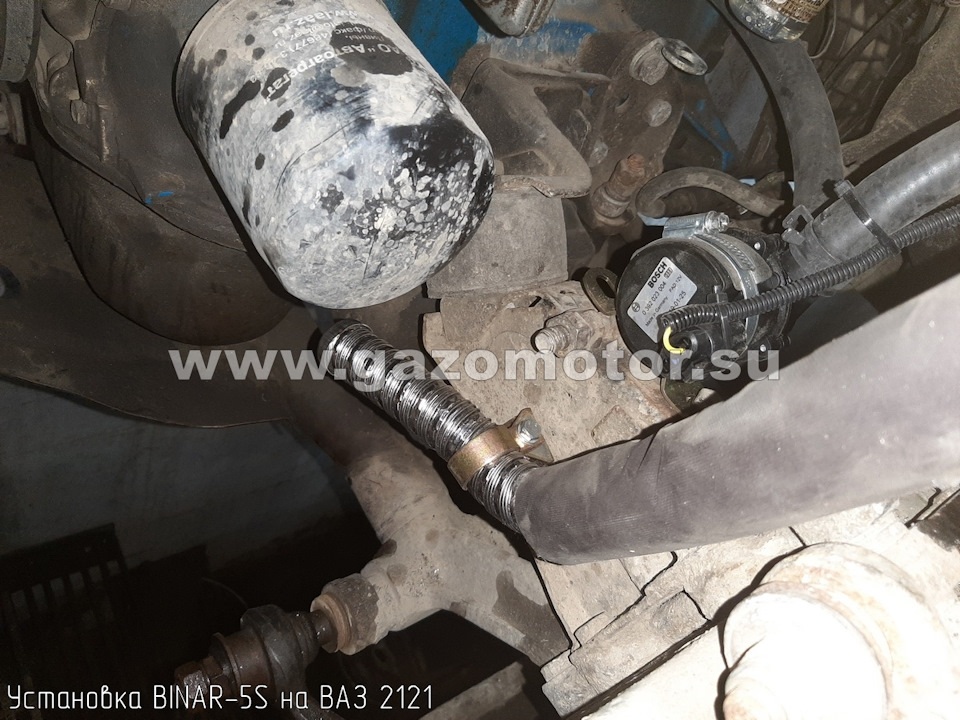

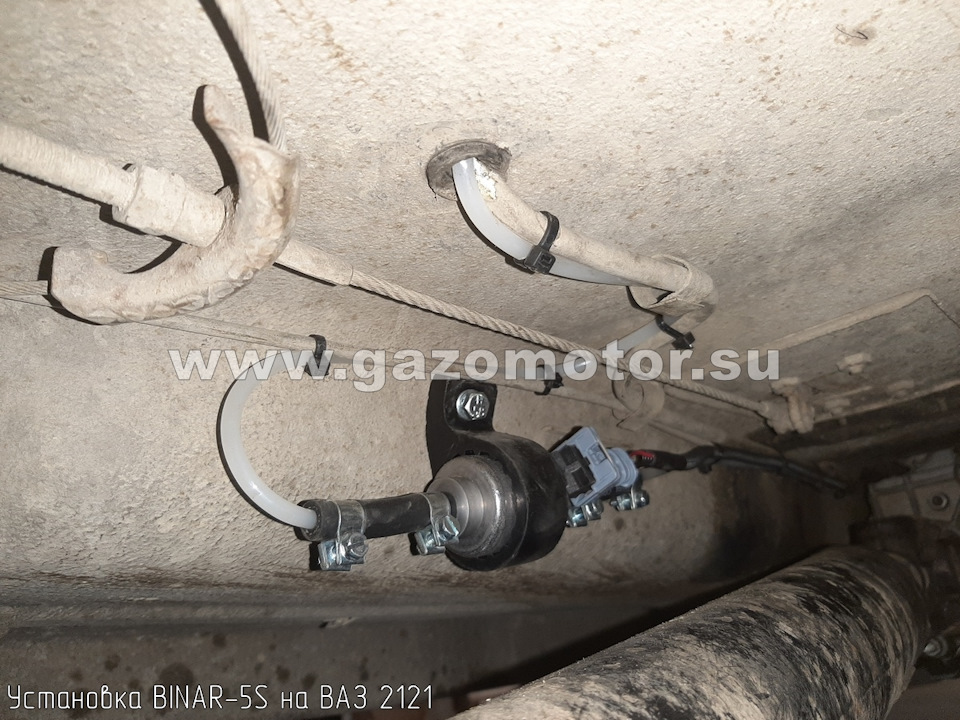

Установка на автомобиль.
В связи с тем, что запасное колесо из под капотного пространства давно удалено, то для нашей работы открывается простор для деятельности.

Установка относится к разряду обычной сложности, времени на монтаж уходит около 5-6 часов.
Выбор места для установки остается за мастером и владельцем автомобиля.

В трех словах о BINAR-5S в следующем видеоролике:

Стоимость подогревателя с установкой 30000 рублей под «ключ». Стоимость установки фиксирована, и распространяется по всей территории страны согласно акции завода изготовителя ООО «Адверс». С условиями акции, а также партнерами акции Вы можете ознакомиться на официальном сайте Теплостар.
С принципом работы подогревателя можно ознакомиться в данном обзоре.

Копирование материалов статьи разрешено только с согласия автора и ссылкой на данную публикацию.
Если Вы хотите сберечь средства на топливо при разогреве холодного двигателя, увеличить ресурс за счет постоянного теплого запуска, ездить в комфорте, быть уверенным в запуске двигателя, обращайтесь к нам!

Мы ответим на любые вопросы, проконсультируем по вопросам приобретения оборудования, установке и эксплуатации. Качественно установим любое оборудование.
Подписчики на нашу компанию получают скидки и бонусы на услуги и товары!
Так подробная информация по установочным центрам есть на нашем сайте Сервисного центра Газомотор.

Информацию по всей продукции подогревателей можете найти на официальном сайте производителя ООО «Адверс»

Метки: установка предпускового котла подогрева, купить предпусковой автономный котел подогрева, Бинар, Бинар 5S, Webasto, Hydronic в Благовещенске, Амурская область, отогрев авто.

Источник

Установка подогревателя на автомобиль ВАЗ

Зима является испытанием для любого автовладельца. Причем многих досаждает не сколько ухудшение дорожной ситуации (снег, гололед), а сложность запуска остывшей силовой установки. Конечно, такой проблемы нет у тех, чьи авто «зимуют» в отапливаемых гаражах, но таких сравнительно немного. У большинства автовладельцев машины простаивают ночи под открытым небом или в обычном гараже (в лучшем случае).

И все же есть способы облегчить участь владельцев авто. Одним из самых оптимальных сейчас методов является установка подогревателя на ВАЗ или любой другой автомобиль.

Предпусковой подогреватель

Проблема затрудненного пуска силовой установки в зимний период связана с несколькими факторами – вязкость масла повышается, в АКБ возрастает сопротивление, и он уже не способен выдать хорошие пусковые токи. В результате при попытке запуска стартер «лениво» крутит коленчатый вал, причем скорости вращения явно недостаточно, чтобы запустить двигатель. И только после пары попыток, когда масло немного перемешается, а аккумулятор «разогреется», мотор все же удается запустить, но случается это далеко не всегда.

Отметим, что на шансы успешного запуска при морозе влияет также техническое состояние силовой установки и степень его износа. Так, вероятность завести ВАЗ классического семейства (2101, 2106), выпущенного 30-40 лет назад, значительно ниже, чем сравнительно нового авто. Но установка подогревателя на ВАЗ-2101 эти шансы повышает, причем значительно.

Как отмечено, сложность пуска силового агрегата во многом связана с застыванием рабочих жидкостей. Но если их перед запуском разогреть, то сопротивления, которое они создают из-за повышенной вязкости не будет, и стартеру значительно легче будет крутить коленчатый вал. Именно в предварительном подогреве мотора состоит и задача подогревателя.

Данное устройство, в принципе, является универсальным, поэтому можно запросто установить предпусковой подогреватель на ВАЗ, УАЗ или любую другую марку авто.

Виды, особенности работы

Существует несколько вариантов такого оборудования, но по сути такое устройство – это обычный электрический нагревательный элемент, который обеспечивает подогрев одной из жидкостей силового агрегата.

Видов подогревателей несколько. Одни из них осуществляют нагрев антифриза, другие — масла. В случае с охлаждающей жидкостью, то путем воздействия на антифриз, удается нагреть блок цилиндров, а также элементы системы питания, что немаловажно для обеспечения нормального смесеобразования.

Но у такого устройства есть недостатки:

Но зато при использовании такого устройства практически не требуется прогрев мотора после запуска, поскольку он уже нагрет, да и из печки сразу подается теплый воздух в салон.

Что касается подогревателей, воздействующих на масло, то такое устройство разогревает только смазочный материал, блок цилиндров и система питания остаются холодными.

Поскольку объем масла – небольшой, и все оно находится в одном месте, то время на разогрев требуется немного. Но из-за того, что нагревается только смазка, после пуска потребуется время на разогрев самого мотора.

В целом, эффективность использования того или иного устройства примерно одинакова. При нагреве антифриза получаем нагретый блок цилиндров и систему питания, что обеспечивает хорошее смесеобразование (результат – отличная воспламеняемость смеси), но холодное масло (нагрузка на АКБ и стартер останется высокой). Если же греть масло, то все с точностью наоборот – стартер будет крутить легко, но сам блок и система питания останется холодными.

Также различаются подогреватели по используемому источнику питания:

Первый вариант отличается высокой мощностью, а значит и скоростью нагрева рабочей жидкости. Но для его использования авто должно находится недалеко от розетки.

Что касается автономных устройств, то нагревательный элемент работает от АКБ, то есть прогреть жидкость можно везде, хоть в поле. Но они не отличаются большой мощностью, да и в процессе работы садят аккумулятор, и если он уже на грани выработки ресурса или просто разряжен, то энергии для стартера после прогрева просто не останется.

Широкое распространение среди автовладельцев получили нагреватели антифриза, работающие от сети 220 В. В целом, это один из самых оптимальных вариантов – АКБ не садиться, мощность нагревательного элемента высокая, а после его использования водитель получает в придачу еще и горячий воздух из печки.

Сейчас производители автомобильных аксессуаров и оборудования предлагают разные модели предпусковых подогревателей. Все они по принципу работы практически идентичны, но конструктивно могут отличаться – одни состоят только из нагревательного элемента, а в других дополнительно может иметься циркуляционный насос.

Первый вариант проще по конструкции, а значит и надежнее. Циркуляция жидкости в нем происходит за счет перепада температур. Поскольку скорость движения жидкости в таком устройстве невысокая, то для нагрева проходящего через нагреватель антифриза требуется меньше затрат энергии.

У предпускового подогревателя с помпой прогрев силовой установки более равномерный за счет принудительной циркуляции, но чтобы хорошо нагреть жидкость мощность нагревательного элемента должна быть высокой. К тому же, из-за насоса вероятность поломки оборудования выше.

Установка оборудования на авто

Установка подогревателя на ВАЗ-2106 или любую другую модель не требует каких-либо переделок силового агрегата. Такое оборудование является внешним, и все что нужно – это правильно произвести врезку в его в систему питания.

Комплект подогревателя состоит из:

Дополнительно для монтажа также потребуются отрезки трубопроводов нужной длины, чтобы сделать врезку.

Схем установки такого устройства – несколько, самая простая из них изображена ниже.

Чтобы обеспечить равномерный прогрев, подача антифриза на устройство должна осуществляться с самой нижней точки мотора, которой является сливная пробка блока цилиндров. А вот выход уже разогретой жидкости наоборот – в верхнюю точку.

Чтобы подключить оборудование на мотор ВАЗ-2106, необходимо:

Устанавливая подогреватель даже не обязательно сливать антифриз из системы. Если предварительно подогреватель собрать (подсоединить трубопроводы к блоку, тройнику и штуцеру) и быстро провести монтажные работы, то в процессе работы вытечет 1-1,5 литра ОЖ, которые потом придется восполнить.

После установки обязательно следует проверить все места соединений на наличие подтеков и при надобности устранить, подтянув хомуты.

Установка подогревателя на ВАЗ-2107 инжектор не отличается от описанной выше.

Меры безопасности

Напоследок немного о правилах безопасности при использовании такого предпускового подогревателя:

Для удобства использования устройства подключение его в розетку следует осуществлять через переходник с таймером, на котором можно задать время включения и отключения подогревателя.

Статьи в тему:

Видео — установка подогревателя двигателя

Источник

Как установить котёл подогрева двигателя нива

Зима является испытанием для любого автовладельца. Причем многих досаждает не сколько ухудшение дорожной ситуации (снег, гололед), а сложность запуска остывшей силовой установки. Конечно, такой проблемы нет у тех, чьи авто «зимуют» в отапливаемых гаражах, но таких сравнительно немного. У большинства автовладельцев машины простаивают ночи под открытым небом или в обычном гараже (в лучшем случае).

И все же есть способы облегчить участь владельцев авто. Одним из самых оптимальных сейчас методов является установка подогревателя на ВАЗ или любой другой автомобиль.

Предпусковой подогреватель

Проблема затрудненного пуска силовой установки в зимний период связана с несколькими факторами – вязкость масла повышается, в АКБ возрастает сопротивление, и он уже не способен выдать хорошие пусковые токи. В результате при попытке запуска стартер «лениво» крутит коленчатый вал, причем скорости вращения явно недостаточно, чтобы запустить двигатель. И только после пары попыток, когда масло немного перемешается, а аккумулятор «разогреется», мотор все же удается запустить, но случается это далеко не всегда.

Отметим, что на шансы успешного запуска при морозе влияет также техническое состояние силовой установки и степень его износа. Так, вероятность завести ВАЗ классического семейства (2101, 2106), выпущенного 30-40 лет назад, значительно ниже, чем сравнительно нового авто. Но установка подогревателя на ВАЗ-2101 эти шансы повышает, причем значительно.

Как отмечено, сложность пуска силового агрегата во многом связана с застыванием рабочих жидкостей. Но если их перед запуском разогреть, то сопротивления, которое они создают из-за повышенной вязкости не будет, и стартеру значительно легче будет крутить коленчатый вал. Именно в предварительном подогреве мотора состоит и задача подогревателя.

Данное устройство, в принципе, является универсальным, поэтому можно запросто установить предпусковой подогреватель на ВАЗ, УАЗ или любую другую марку авто.

Виды, особенности работы

Существует несколько вариантов такого оборудования, но по сути такое устройство – это обычный электрический нагревательный элемент, который обеспечивает подогрев одной из жидкостей силового агрегата.

Видов подогревателей несколько. Одни из них осуществляют нагрев антифриза, другие — масла. В случае с охлаждающей жидкостью, то путем воздействия на антифриз, удается нагреть блок цилиндров, а также элементы системы питания, что немаловажно для обеспечения нормального смесеобразования.

Но у такого устройства есть недостатки:

Но зато при использовании такого устройства практически не требуется прогрев мотора после запуска, поскольку он уже нагрет, да и из печки сразу подается теплый воздух в салон.

Что касается подогревателей, воздействующих на масло, то такое устройство разогревает только смазочный материал, блок цилиндров и система питания остаются холодными.

Поскольку объем масла – небольшой, и все оно находится в одном месте, то время на разогрев требуется немного. Но из-за того, что нагревается только смазка, после пуска потребуется время на разогрев самого мотора.

В целом, эффективность использования того или иного устройства примерно одинакова. При нагреве антифриза получаем нагретый блок цилиндров и систему питания, что обеспечивает хорошее смесеобразование (результат – отличная воспламеняемость смеси), но холодное масло (нагрузка на АКБ и стартер останется высокой). Если же греть масло, то все с точностью наоборот – стартер будет крутить легко, но сам блок и система питания останется холодными.

Также различаются подогреватели по используемому источнику питания:

Первый вариант отличается высокой мощностью, а значит и скоростью нагрева рабочей жидкости. Но для его использования авто должно находится недалеко от розетки.

Что касается автономных устройств, то нагревательный элемент работает от АКБ, то есть прогреть жидкость можно везде, хоть в поле. Но они не отличаются большой мощностью, да и в процессе работы садят аккумулятор, и если он уже на грани выработки ресурса или просто разряжен, то энергии для стартера после прогрева просто не останется.

Широкое распространение среди автовладельцев получили нагреватели антифриза, работающие от сети 220 В. В целом, это один из самых оптимальных вариантов – АКБ не садиться, мощность нагревательного элемента высокая, а после его использования водитель получает в придачу еще и горячий воздух из печки.

Сейчас производители автомобильных аксессуаров и оборудования предлагают разные модели предпусковых подогревателей. Все они по принципу работы практически идентичны, но конструктивно могут отличаться – одни состоят только из нагревательного элемента, а в других дополнительно может иметься циркуляционный насос.

Первый вариант проще по конструкции, а значит и надежнее. Циркуляция жидкости в нем происходит за счет перепада температур. Поскольку скорость движения жидкости в таком устройстве невысокая, то для нагрева проходящего через нагреватель антифриза требуется меньше затрат энергии.

У предпускового подогревателя с помпой прогрев силовой установки более равномерный за счет принудительной циркуляции, но чтобы хорошо нагреть жидкость мощность нагревательного элемента должна быть высокой. К тому же, из-за насоса вероятность поломки оборудования выше.

Установка оборудования на авто

Установка подогревателя на ВАЗ-2106 или любую другую модель не требует каких-либо переделок силового агрегата. Такое оборудование является внешним, и все что нужно – это правильно произвести врезку в его в систему питания.

Комплект подогревателя состоит из:

Дополнительно для монтажа также потребуются отрезки трубопроводов нужной длины, чтобы сделать врезку.

Схем установки такого устройства – несколько, самая простая из них изображена ниже.

Чтобы обеспечить равномерный прогрев, подача антифриза на устройство должна осуществляться с самой нижней точки мотора, которой является сливная пробка блока цилиндров. А вот выход уже разогретой жидкости наоборот – в верхнюю точку.

Чтобы подключить оборудование на мотор ВАЗ-2106, необходимо:

Устанавливая подогреватель даже не обязательно сливать антифриз из системы. Если предварительно подогреватель собрать (подсоединить трубопроводы к блоку, тройнику и штуцеру) и быстро провести монтажные работы, то в процессе работы вытечет 1-1,5 литра ОЖ, которые потом придется восполнить.

После установки обязательно следует проверить все места соединений на наличие подтеков и при надобности устранить, подтянув хомуты.

Установка подогревателя на ВАЗ-2107 инжектор не отличается от описанной выше.

Меры безопасности

Напоследок немного о правилах безопасности при использовании такого предпускового подогревателя:

Для удобства использования устройства подключение его в розетку следует осуществлять через переходник с таймером, на котором можно задать время включения и отключения подогревателя.

Статьи в тему:

Видео — установка подогревателя двигателя

Имя: Дмитрий
Рег.: 05.11.2015
Тем / Сообщений: 11 / 751
Откуда: Россия, Башкортостан, Дюртюли
Возраст: 33
Авто: ВАЗ-2121 1982 была, Форд-Фокус 2 2007, 2 литра, «Гиа»

Рег.: 19.05.2014
Сообщений: 12
Откуда: РС(Я) Г. Мирный
Возраст: 33
Авто: Ваз 2121 1992г.

Рег.: 19.09.2015
Сообщений: 7
Откуда: МО, Пушкинский р-н, Ашукино
Возраст: 49
Авто: 21214, 2015

Отчитаюсь по подогревателю Defa, который вчера установил на Ниву.

Преамбула: Московская область, северо-восток, где гораздо холоднее, чем в городе. Разница в 10 градусов, если ясное небо и антициклон — нормальное явление. Бывает и больше. Нива — вторая машина для локальных поездок и поездок в дни сильных снегопадов. Т.к. живу в «пердях», то дороги тут не то чтобы не чистят, чистят конечно, но далеко не сразу. Таранить переметы на пыже с залезанием снега на капот, наверное, красиво со стороны особенно, но черевато.

Теперь почему именно дефа. Потому что она же 3 года на пежо работает без единого вопроса. Потому, что это норвеги, у которых чуть ли не каждая машина с электроподогревом. Потому, что не надо никаких помп и прочего, тупо забивается в стандартную заглушку блока. Потому, что она 600 ватт, а не полтора киловатта, как российские аналоги. Ночью топлюсь электричеством, транс не очень мощный, надо соблюдать плюс-минус равномерную нагрузку по фазам. В противном случае хороший такой перекос. Пока весь коллектив не перевоспитал до равномерного размазывания доходило до 190в на одной (что вобщем-то не смертельно) и 270 на другой. 270 — это печаль. Блоки питания всякие, как у роутеров, например, начинают загибаться. Ну и тупо с одним проводом удобней. На какой собрался ехать — той с вечера и присунул.

Итак. Номера для Нивы по каталогу defa: 41118 (сам подогреватель), 460485 (некий комплект для монтажа) и 460787 (провод от подогревателя до розетки в машине и провод от машиной розетки до розетки на стене). Ценообразование несколько удивляет. Тен в 2 раза дешевле двух розеток с проводами.

Процесс установки вроде как расписан. По этим номерам гуглятся инструкции даже с русским языком. Мультик на ютьюбе есть. Мне же нужен был результат, а не процесс, поэтому сдался установщикам. Почему-то в фордовом сервисе. Обсудили куда мне удобней вывести розетку, аккуратно достали пробку из блока не испортив ее и заботливо положили в коробочку со слова, мол его чего, то забьешь ее обратно, долили жижи, остаток концентрата положили в багажник, строго настрого наказали посмотреть в расширительный бачек, как доберусь до дома, а на следующий день и в радиатор. Помахали ручкой всей командой и утерли слезу умиления, которую вызвала у них ностальгия по нашепрому при засилье иномарок. Странно, вопроса «А что Ниву еще выпускают?» не задали, хотя в глазах он читался. Политкорретно посмотрели в свидетельство о регистрации.

Итого за девайс с доставкой до офиса, установкой что-то так 11 тыс с копейкой. Брал 5-ти метровый провод от розетки до авто, чтобы не париться с удлинителями, трехметровый серьезно дешевле.

вставленный в блок подогреватель по центру фото (левая сторона блока).

Розетка вот так:

Искал тут (но надо сказать краем глаза) варианты установки розетки в машину. Не нашел, вот и решил написать подробно.

Да и. В дефе много всяких наворотов, как то автоподзарядка акб, таймер включения, погогреватель типа культурного ветерка для салона, но стоит это совсем конских денег. Я пытался с земноводным, сидящим в душе, договориться. Без шансов вообще. Жаба орет как резанная. Поэтому и включаю дефу электронным таймером за 200 руб из Леруа-Мерлена. 10 программ, знает дни недели, не слетает при выключении электричества. То что надо. Ну а если хочется комфортно сесть в теплую авто, то одна машина в 3-х шагах от крыльца, другая в 5-ти. За 5 минут до выезда вышел, завел, включил печку и все хорошо.

Имя: Георгий
Рег.: 15.12.2010
Сообщений: 1015
Откуда: Москва
Возраст: 60
Авто: ВАЗ-21213 1997 г.

Когда жидкость нагревается в подогревателе Северс М, плотность уменьшается и жидкость поднимается вверх, выходит из подогревателя и уходит в двигатель, где, отдав тепло, опускается вниз, на вход в подогреватель. Происходит постоянное движение жидкости по замкнутому циклу. Что бы избежать перегрева охлаждающей жидкости, на входе в подогреватель устанавливают термостат, который, при достижении максимальной температуры, отключает нагревательный элемент подогревателя

Нарезать рукав резиновый отрезками длиной: в первую очередь (входной рукав) L1 = 150 мм; остаток (выходной рукав) L2 = 300 мм.

Надеть рукава на соответствующие патрубки подогревателя и закрепить соединения хомутами.

Для ВАЗ-2123:
— отсоединить воздушный фильтр;
— снять наконечники со свечей зажигания и отсоединить разъем от высоковольтного модуля;
— отвернуть болт и гайки крепления кронштейна высоковольтного модуля, убрать модуль;
— удалить кронштейн крепления жгута проводов.
Для Нивы с инж. или карб. дв.
— отвернуть верхний передний болт крепления левого кронштейна подвески двигателя (рис. 3):
Отвернуть сливную пробку блока цилиндров двигателя, открыть крышку расширительного бачка и слить ОЖ.
Отвернуть термодатчик блока цилиндров.
Прочистить резьбовые отверстия в блоке.

Кронштейн закрепить болтом через шайбу 10 из комплекта и пружинную шайбу (рис. 3 для «Нивы» с инж. или карб. дв.) или через наконечник провода «массы» болтом с пружинной шайбой в соответствии с рис. 1 для ВАЗ-2123.

Нанести герметик на резьбу штуцера и вместо сливной пробки ввернуть штуцер (рис. 1, 3).

Во входной рукав вставить пружину.
Входной рукав с хомутом надеть на штуцер К1/8’’ и закрепить соединение хомутом.
Закрепить подогреватель на кронштейне в верхние отверстия шпильками через втулки при помощи шайб и гаек
(рис. 2, 3).

Протереть резьбу термодатчика и нанести на неё герметик.
Ввернуть термодатчик в осевое отверстие тройника переходного.
Нанести герметик на наружную резьбу тройника переходного и ввернуть его в отверстие для термодатчика головки блока цилиндров в соответствии с рис. 4 для ВАЗ-2123 и рис. 5 для «Нивы» с инж. или карб. дв.

Нанести герметик на резьбу штуцера и ввернуть его в боковое отверстие тройника переходного

Перед соединением подогревателя с системой охлаждения двигателя произвести монтаж модуля (для ВАЗ-2123):
— собрать модуль с кронштейном;
— установить кронштейн с модулем на прежнее место, жгут проводов провести над подогревателем;
— закрепить кронштейн внизу гайками, вверху болтом, под который установить два наконечника от проводов «массы»
(рис. 2).
Надеть хомут на выходной рукав.
Залить через выходной рукав в подогреватель 250 мл ОЖ.
Выходной рукав надеть на боковой штуцер тройника переходного и закрепить соединение хомутом (рис. 4, 5, возможна подрезка выходного рукава).
Заполнить систему охлаждения ОЖ.

Сетевой провод следует проложить и зафиксировать ремешками для обеспечения его сохранности от механических повреждений, а также исключения возможного контакта с подвижными и нагревающимися частями двигателя.

Проверить соединения на наличие подтекания ОЖ, при наличии устранить.
Присоединить разъем к высоковольтному модулю и надеть наконечники на свечи зажигания.
Установить воздушный фильтр.
Закрыть крышку расширительного бачка.
Запустить двигатель на 3-5 минут, и после остановки двигателя долить ОЖ до необходимого уровня.

Включить подогреватель в сеть 220 В (через несколько секунд будет слышен шум нагревающейся ОЖ), проверить нагревание выходного рукава.
