Любой владелец мотовездехода уже после первого сезона эксплуатации, а зачастую и раньше, задумывается об установке дополнительных фар на квадроцикл. Оптимальным решением является установка светодиодных фар на квадроцикл. И если вы решили купить светодиодные фары на квадроцикл, то у нас всегда в наличии большой ассортимент LED фар LOYO для ATV любой марки(CF MOTO, Русская Механника, BRP, Suzuki, Yamaha, Kawasaki, CECTEK, Balt Motors и других).

Почему именно светодиодные фары для квадроцикла?

У светодиодной оптики для АТВ много плюсов.

Яркость. По мощности светового потока светодиодные фары существенно (до 5 раз) превосходят галогенные и ксеноновые.
Влагозащищенность. Все дополнительные фары LOYO для ATV защищены по классу IP 67 (полная зашита от пыли и защита от кратковременного погружения в воду).
Низкое энергопотребление. LED фары потребляют до8 раз меньше электроэнергии чем любые другие. На квадроциклы устанавливаются генераторы небольшой мощности, поэтому LED фары LOYO помогут сберечь заряд аккумулятора.
Компактность. При одинаковой мощности светодиодные фары LOYO намного мощнее галогенных. Одна светодиодная фара заменяет 3-4 обычных.
Цена. Галогенные фары выпускаются давно и цена на них стабильна. Светодиодные технологии совершенствуются и дешевеют день от дня и поэтому цена на светодиодные фары LOYO для квадроцикла сейчас очень доступна.

Почему именно светодиодные балки?

Ответ прост – цена. Светодиодной балкой называется фара в которой светодиоды расположены в ряд, в один или в два. Стоимость балки по сравнению с обычной фарой, отнесенная на единицу мощности – дешевле. Поэтому я рекомендую для установки на квадроциклы именно светодиодные балки.

Выбор модели светодиодной фары для квадроцикла.

Какие же фары из большого ассортимента выбрать для вашего квадроцикла? Об этом я написал небольшую статью.

Обычно, дополнительные фары устанавливаются на передний багажник или бампер квадроцикла. Рассмотрим два варианта фар. Первый – базовый или еще его можно назвать – бюджетный. Тут я предложу на выбор две недорогие модели фар для квадроцикла, которые устанавливают большинство квадроциклистов. Они обладают минимально необходимым световым потоком и по габаритом подходят абсолютно на все квадроциклы.

И второй вариант светодиодных фар для ATV – назовем его Премиум. Это фары повышенной мощности и светоотдачи для взыскательных покупателей, которые так же, как и я, считают, что света мало не бывает.

Итак, базовый вариант фар.

Тут на выбор я предлагаю два варианта фар. Либо двухрядная светодиодная балка для квадроцикла LOYO CLASSIC C72 мощностью 72 Вт у этой фары боковые крепления. Можно прикрутить как к площадке, так и к трубе багажника квадроцикла.

Источник

Сообщества › Квадроциклисты DRIVE2 › Блог › Продолжаем тестировать светодиодные фары.

Сразу извинюсь за качество верстки. Кто бережет свои нервы — лучше прочитать тут — wesem-light.ru/stati/kak-…at-loyo-master-slim-6860/

Друзья, разместимся здесь, возможно многим этот материал будет интересен, т.к. выбрать светодиодную фару для кадроцикла порой не просто.

В данной статье мы расскажем о, пожалуй, самых универсальных фарах среди всей светодиодной продукции. Фара подходит как для квадроциклов, так и для внедорожников, легковых машин, спецтехники и прочих самоходных повозок.

Важно! Напряжение необходимое для питания данных светодиодных от 10 до 30 Вольт. Таким образом фары можно подключать и к легковым автомобилям, внедорожникам, а так же эти светодиодные фары подойдут для грузовиков и техники с напряжением в бортовой сети 24 вольта.

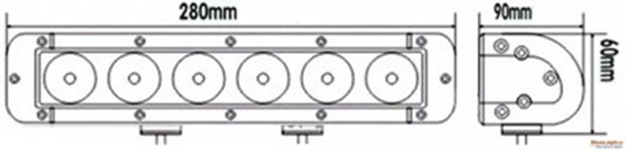

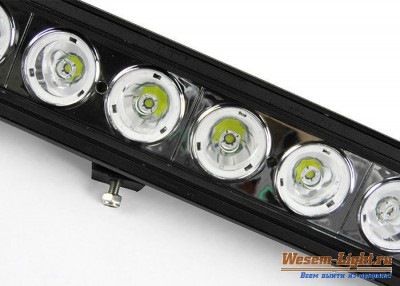

Светодиодная фара LOYO MASTER SLIM 6860 выполнена на мощнейших 10 ваттных CREE светодиодах и обладает мощностью 60 Вт. Световой поток при этом составляет 4500 люмен. Это означает, что по яркости данная фара заменяет собой 4 обычных галогенных фары (с лампами накаливания). Габариты этой светодиодной фары очень расширяют сферу её применения. Применять эту балку можно и на квадроциклах и на подготовленных внедорожниках (установка на силовой бампер или экспедиционный багажник), а так же на любой другой спецтехнике, легковых автомобилях, снегоходах, вездеходах и многом другом.

Светодиодные фары для квадроциклов и внедорожников выпускаются, как и многие в 3х вариантах: фары дальнего света (SPOT), фары с рассеянным (ближним светом) – FLOOD, а так же комбинированные светодиодные фары COMBO, которые светят и дальним и ближним одновременно. Мы рассмотрим и покажем вам как светят все 3 варианта фар.

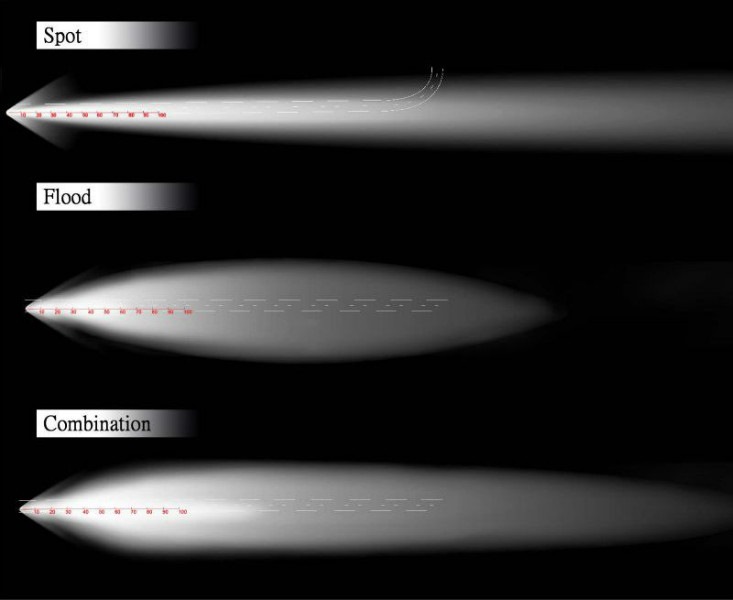

На диаграмме ниже показано отличия дальнего, ближнего и комбинированного дополнительного света. Вы можете выбрать подходящий именно вам тип света светодиодных фар.

Как светят фары и какие светодиодные фары выбрать для квадроцикла или автомобиля. Собственно для этого и существуют наши обзоры светодиодных фар, что бы вы могли сами убедиться в качестве света.

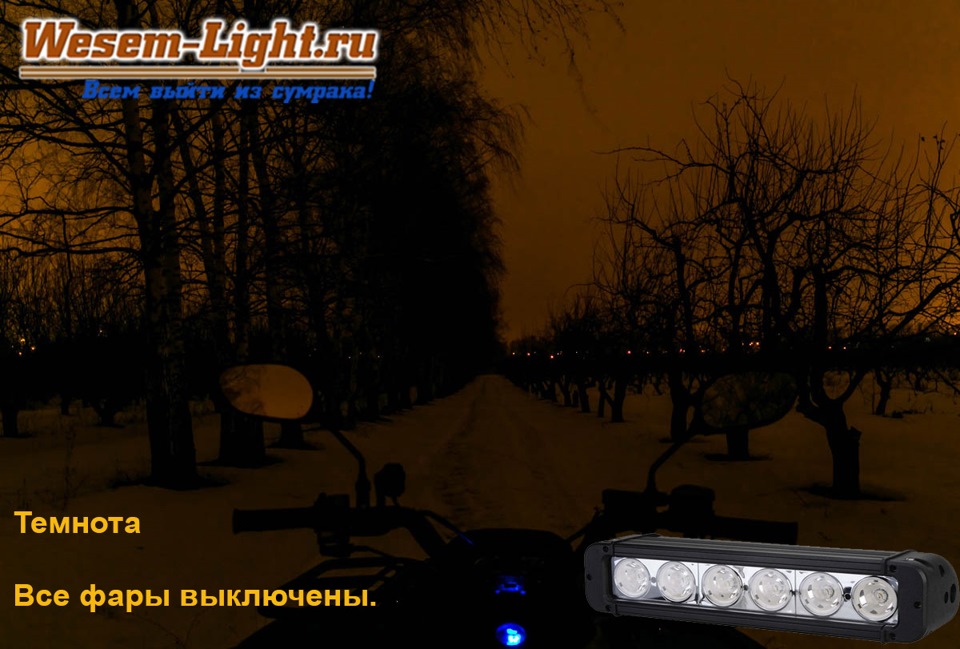

А теперь давайте посмотрим как светят эти светодиодных фары. Сначала было вот так:

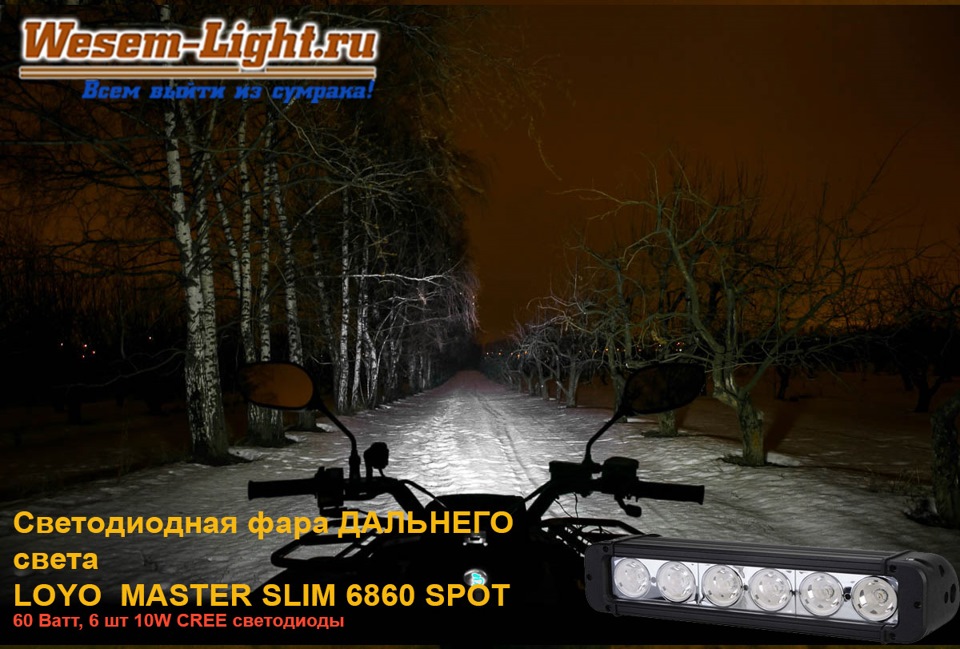

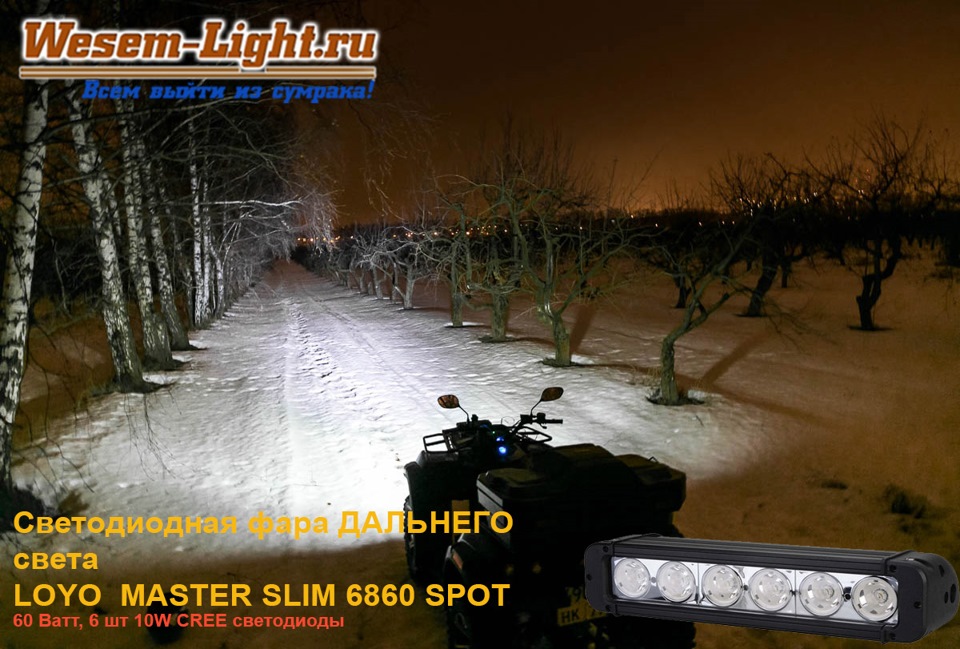

Фары дальнего света

Как мы уже рассказывали в предыдущих обзорах светодиодных фар – дальний свет является наиболее универсальным. Данные фары дальнего света не только освещают дорогу на значительном удалении от места установки, но и обладают достаточно широким пучком на удалении 2-30 метров.Если ваш бюджет рассчитан на 2 фары, то рекомендуем выбрать именно 60 ваттные фары дальнего света, т.к. это обеспечит наиболее оптимальное по качеству освещение.

На фотографиях выше показана засветка от ОДНОЙ светодиодной фары. При установке 2х или 4-х эффективность освещения будет в разы выше.

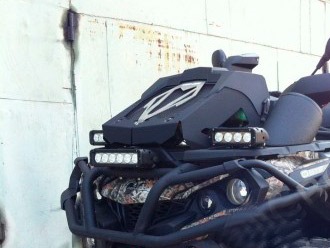

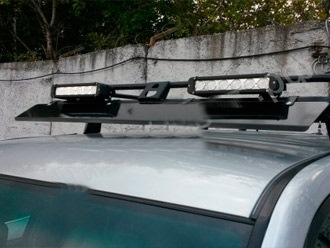

Фары дальнего света рекомендуется устанавливать на бампер (дугу) квадроцикла или внедорожника, а так же на крышу или экспедиционный багажник.

Комбинированные фары ближний + дальний

В фарах LOYO MASTER SLIM 6860 COMBO используются рассеиватели дальнего и ближнего света одновременно, что позволяет охватить светом гораздо большую площадь чем при использовании фар ближнего или дальнего света. Установка комбинированных светодиодных фар так же возможна на багажник или бампер внедорожника, квадроцикл, вездеход и другую технику.

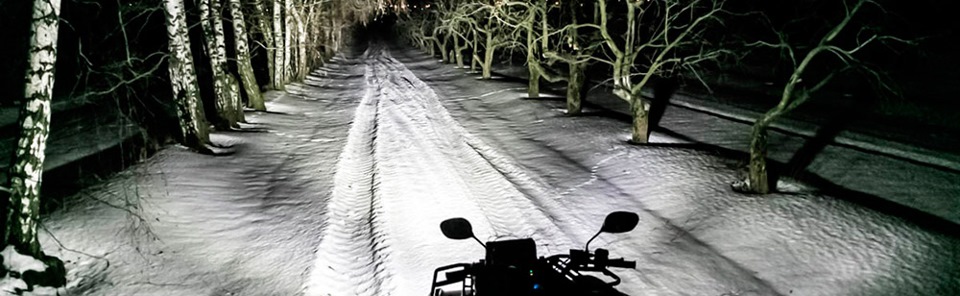

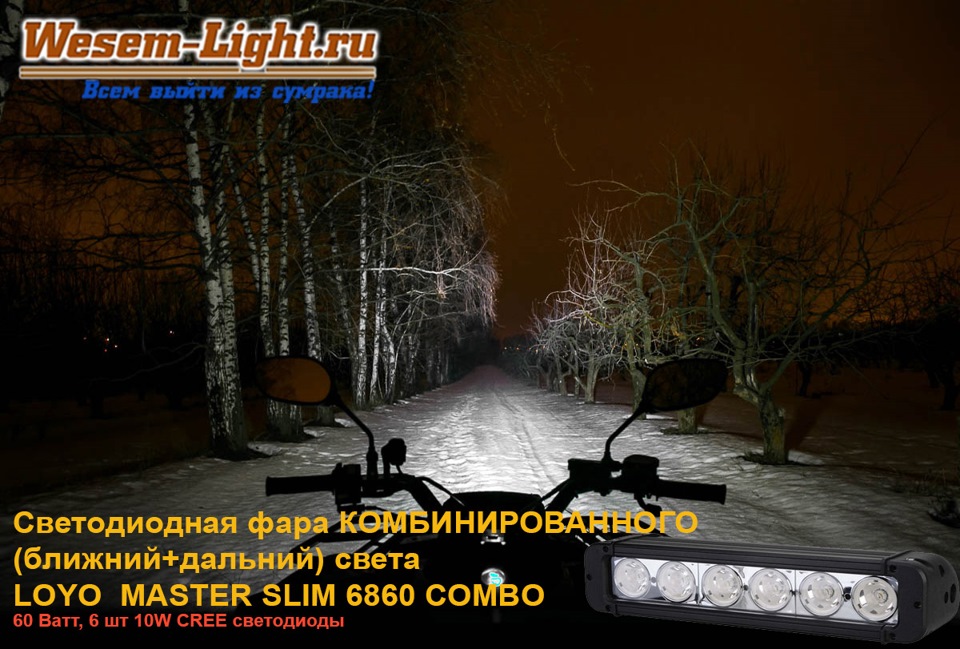

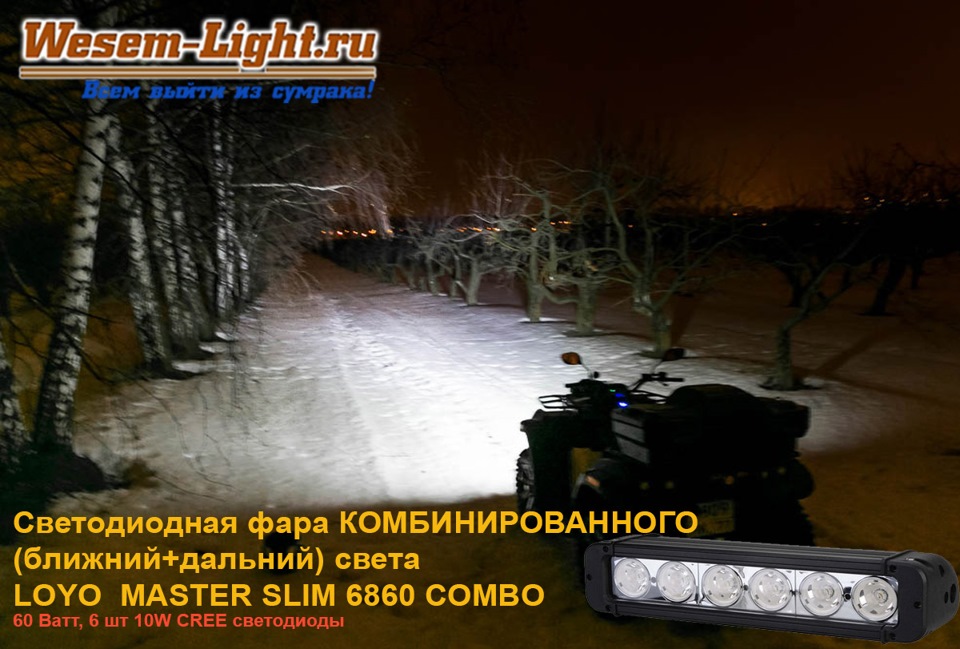

На фотографиях ниже представлен свет от одной комбинированной светодиодной фары!

Мы рекомендуем устанавливать комбинированные фары в количестве не менее 2-х штук для достижения максимально эффективного освещения как с точки зрения площади светового пятна, так и по яркости.

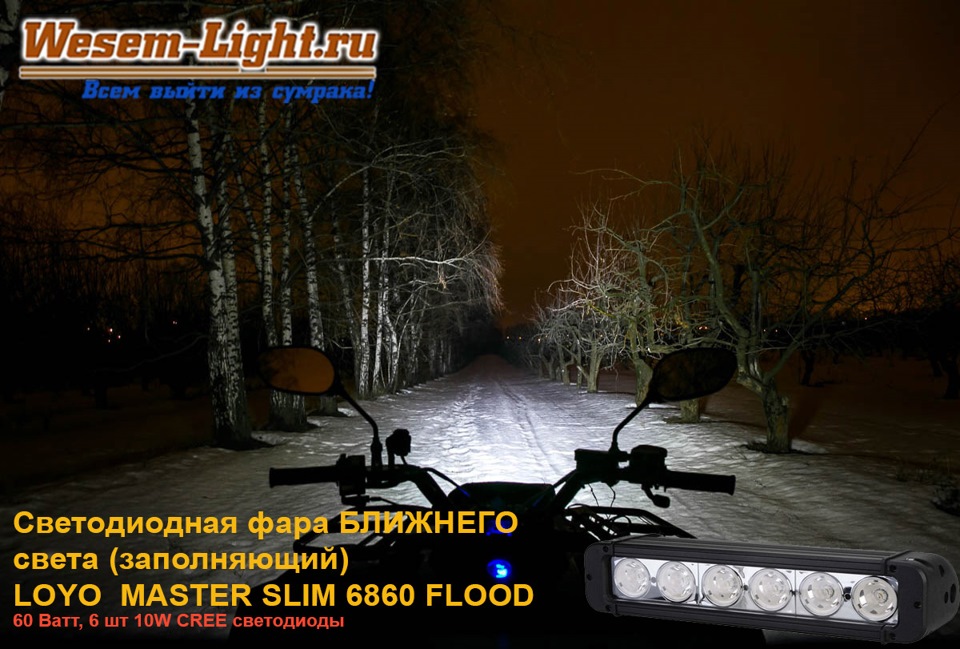

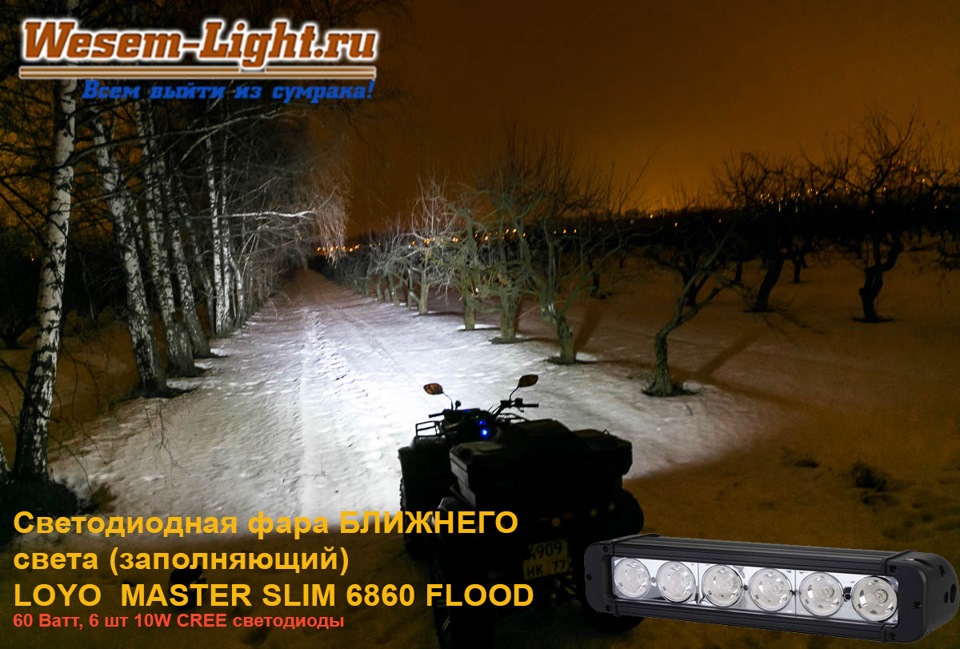

Как светят LED фары ближнего света LOYO MASTER SLIM 6860 FLOOD

Ближний свет дополнительных светодиодных фар рассиевается под углом 60 градусов. Выбирать светодиодные фары ближнего света мы рекомендуем именно в том случае если вам необходимо яркое освещение поверхности дороги на расстоянии не более 25-30 метров от автомобиля. В данном случае фары с маркировкой FLOOD будут вне конкуренции и обеспечат вам ярчайшее световое пятно непосредственно перед автомобилем.

На фотографии показан свет от одной фары. А теперь представьте как будет светло, если установить две или более светодиодных фар ближнего света?

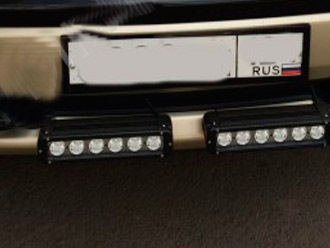

Данные фары подходят для установки на бампер, трубчатый багажник квадроцикла или экспедиционный багажник внедорожника. А так же на любую технику, где требуется качественный дополнительный свет.

Как установить и подключить

Самостоятельная установка и подключение светодиодных фар на квадроцикл не трудолемка и не занимает много времени. Как и при подключении любых других потребителей к бортовой сети автомобиля мы рекомендуем отдельно подключение к аккумуляторной батарее с использованием своего реле и предохранителя для данной цепи. Благодаря удобному креплению установить дополнительные светодиодные фары на квадроцикл или автомобиль не составить никакого труда. Фары можно установить на штатный или силовой бампер, а так же экспедиционный багажник, крышу или дугу пикапа.

Для подключения светодиодных и не только фар у нас в продаже есть специальные комплекты. Такой комплект для подключения дополнительных фар облегчит жизнь не только при самостоятельной установке светодиодных фар, но и при монтаже в сервисе.

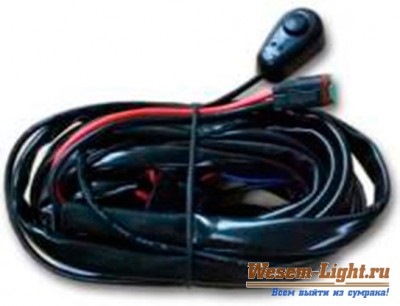

Проводка для подключения дополнительных фар:

Источник

Дополнительный свет для квадроцикла

Однажды летом я покатался на квадрике в потёмках, и мне случайно пришла в голову мысль поставить какие-нибудь дополнительные фары, ведь лишнего света не бывает. Я поискал мотофары на китайском сайте Dealextreme, нашёл какие-то не особо мощные (9-ваттные) и чуть было их не заказал. Потому что оказалось, что существует гораздо больше подходящий дополнительный свет для квадра.

При покупке дополнительного света главное – не лажануться.

Никогда не покупайте продукцию Prolight!

У нас в России официально линейка светодиодных фар для внедорожной техники представлена продукцией компании Vision X USA под торговой маркой Prolight. Это пример совершенно наглого барыжничества. Представитель Пролайта в России зарегистрировал на себя патент «Полезное изобретение – фара» (хотя ежу понятно, что ничего он реально не изобретал), и теперь все остальные (не Пролайт) фары такого же вида считаются контрафактной продукцией и конфликтуют с законом. При этом цены на Пролайт в 5-7 раз выше, чем на китайские аналоги! Отличный бизнес «по-русски» у компании Пролайт! Данный «бизнес» ещё постоянно поддерживается этими представителями на квадро-форумах путём оплёвывания китайских фар, проведения сомнительных тестов (про то, как китайские фары якобы не светят, протекают, и т.д.).

Также ничто не мешает пролайтовцам приписывать своим светодиодам нереальные цифры светового потока, не соответствующие техническим характеристикам, приводимым производителем диодов, компанией Cree. К сожалению, дилетанты (коих 99%) не понимают, как их разводят. Ну хорошо, я ещё в теме, т.к. несколько лет занимаюсь светодиодными фонарями, а остальные?

И, конечно же, во всех салонах, продающих квадроциклы, предлагается только продукция Prolight. Вот так они и делают свой бизнес…

Справедливости ради отмечу, что пролайтовские фары сделаны качественнее китайских, и светят ярче. Но отнюдь не на столько, на сколько выше их цена.

Что надо покупать

Разумеется, у таких, мягко говоря, неуважаемых людей я никогда ничего не куплю. А куплю-ка я за 88$ китайскую фару отличного качества на Aliexpress.

+80 °С
Потребление (при 12 В): 5A
Световая температура: 6500K
Пыле и водозащита: IP68

Встроенная система электронной регулировки температуры.
Светодиоды последнего поколения с драйвером питания с эффективностью 90%.
Схема ШИМ-управления яркостью.
Улучшенная конструкция теплоотвода.
Прозрачность оптики 90%.
Влагозащищённый разъём (Deutsch Connector).
Крепления в комплекте.
Материал: алюминий (корпус), поликарбонат (линзы).

Аналогичная фара под маркой Prolight стоит 22,500 рублей! Правда, там в комплекте ещё идёт проводка, кнопка и реле. Но этот комплект стоит в районе 250 рублей. В общем, такого хамства свет давно не видывал. Профит 600% – чтоб я так жил.

У нас в России такие китайские фары продаются в интернет-магазинах (не всюду же наглый Пролайт способен дотянуться) и стоят в районе 5-6 тыс рублей. Это нормальная цена с учётом особенностей бизнеса в России.

Эта фара выполнена вполне качественно, всё хорошо проклеено, фара неразборная. Не царапается. Хорошо охлаждается в движении даже летом. Сколько ни ездил с ней под дождём, в грязи, мыл Керхером – фаре всё нипочём, она не протекает. Конечно, китайцы привирают с ТТХ светового потока, но это можно им простить.

На сегодняшний день светодиоды Cree XM-L являются одними из самых эффективных по параметру «мощность/световой поток» и недорогими, поэтому для подобных фар это лучший выбор.

Я купил фару ближнего света, с углом 40 градусов. Есть аналогичная дальнего света, но мне нужен именно ближний. Хотя как сказать, «ближний» – я замерил люксметром освещённость и затем по формуле вычислил полезную дальность луча по стандарту ANSI/NEMA-FL1 (расстояние, на котором освещённость составляет 0,25 люкс, как от Луны в полнолуние). Получилось 270 метров, это отличный результат.

Установка дополнительного света на квадроцикл

Мощный источник потребления – такой как фара – необходимо подключать к сети через реле и предохранитель. Я нарисовал схему подключения фары:

Вся электрика располагается под «капотом» квадроцикла. Предохранитель и реле с колодкой купил в автомагазине. Реле лучше сразу брать герметичное, но мне такое не попалось, я купил обычное и загерметил его поксиполом.

На руль я установил тумблер для включения света (красная кнопка ON/OFF), также купленный у китайцев за 3 доллара:

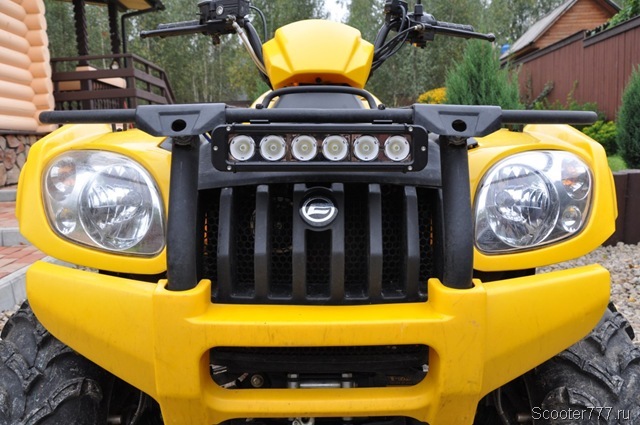

Фару закрепил на переднем багажнике, просверлив 2 отверстия в его поперечине:

Фару пришлось ставить «вверх ногами», но ничего страшного, на эксплуатационные качества это не влияет. Зато плоскость багажника сохранена, а фара не выступает за его габариты.

Как светит дополнительная фара

Штатный свет (2 галогеновые лампы по 35 Вт) работает вполне достойно:

Но светодиодная фара мощностью в 60 Вт светит вообще, как солнце:

Поскольку световой границы у фары нет, её нельзя использовать на дорогах общего пользования, встречных водителей слепит ужасно. Но на дорогах она и не нужна, эта фара – для лесов и полей.

С установкой фары мне открылась замечательная возможность кататься не тогда, когда можно, а всегда, когда хочется! Особенно актуально это зимой, когда в 6 вечера уже темно, как ночью.
